折彎機隨動前托料根據控制方式及與折彎機的連接方式不同來分，可以分為一體式隨動前托料和落地式隨動前托料。

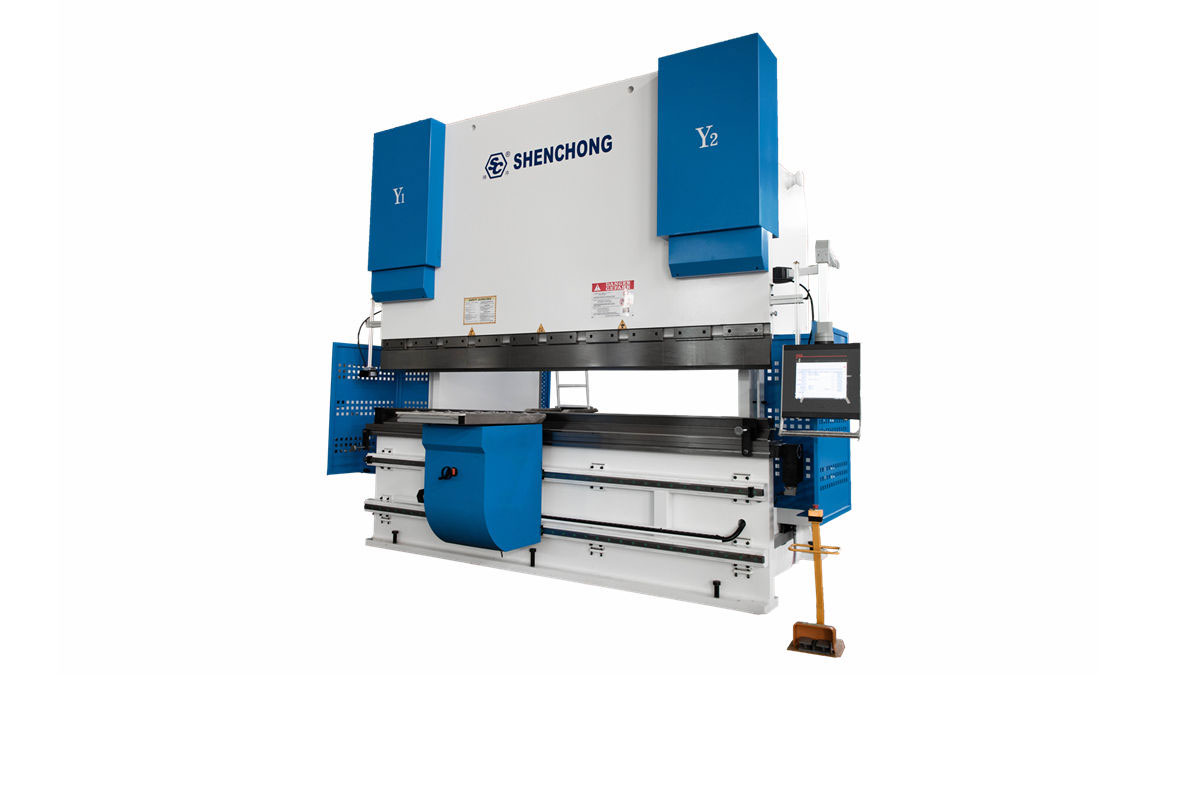

一體式隨動前托料
顧名思義，一體式隨動前托料與折彎機是一個整體，也是歐洲傳統意義上的隨動前托料，它通過安裝基座、導軌滑塊、凸輪結構安裝在折彎機的下橫梁上，并可沿Z軸水平方向（折彎機長度方向）左右滑動，由折彎機數控系統直接控制，在折彎過程中實現支撐臺面上下、Z軸水平、X軸水平位置調整，對工件起到支撐并對折彎角度起到實時跟隨作用。

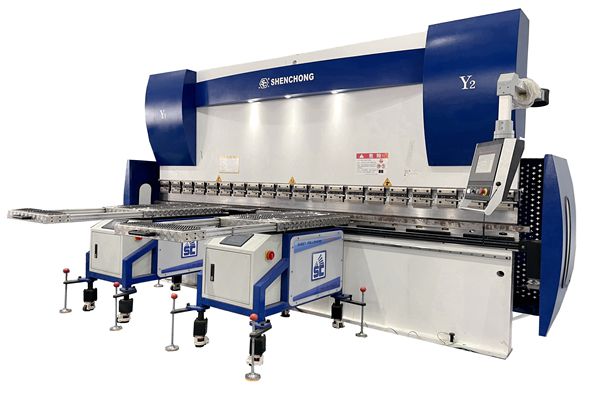

落地式隨動前托料
落地式隨動前托料又稱為折彎隨動小車，它的設計靈感可以說是由一體式隨動前托料演變而來，在一體式的基礎上將外框架加大，并且重新設計了底座結構組件，可通過滾輪移動至工作位，并可通過底腳支撐固定在地面的適當位置（工位）。落地式的基座和地腳結構用于保證整個裝置的穩定性，確保折彎過程中能始終穩定地托舉板料，配備獨立的可編程控制器可配合各種型號的折彎機使用，通用性強。
主要工作原理
隨動前托料是折彎機的重要輔助裝置，由底部的伺服電機驅動齒輪和齒條結構，進而通過齒條頂部的可調節杠桿結構連接件推動臺面繞著圓心旋轉實現折彎隨動。杠桿結構的各個關節連接在一起并與臺面靈活連接，當直齒條推動臺面時，通過杠桿連接件將負載的重量均勻分布在每個關節結構上，使得直齒條的受力被分?jǐn)?，大大提高了整個隨動機構的使用壽命，同時也保證了整個機構的精度以及在旋轉過程中的平穩、高效、結構穩定，受力面特殊設計的杠桿結構區別于傳統的齒輪齒條結構，在日常使用方面幾乎不需要專門維護和保養，減少了售后、維護人工和時間成本。
主要結構
一體式隨動前托料的主要結構包括基座總裝配組件、主框架、旋轉體、主臺面、X軸和R軸調節裝置，如圖3所示。落地式隨動前托料的主要結構包括外部主框架、旋轉體、主臺面、電氣柜、控制器、X軸和R軸調節裝置，其中外部框架、旋轉體、主臺面這三個部分屬于機械部分，電氣柜、控制器屬于電氣部分。
